今後メインで使うマイコン、AVR(ATtiny) と PIC で迷ってます。
調べてみるとATtinyでも機能をフルに引き出すにはAruduino IDEよりもMPLABが良いらしくて
であれば、Aruduino IDEがMPLABより容易、というのはあまり理由にならないかな。
で、MPLABを使う事が前提ならPICのほうが素直に使えるのか？
よくわからないので、しばらく両方を使ってみる事にしました。
手持ちのATtiny861Aで4桁の7セグLEDを点けてみます。今回はカソードコモンを使用。特に理由はありません。たまたま先に手に取ったのがカソードコモンでした。
まずは配線。

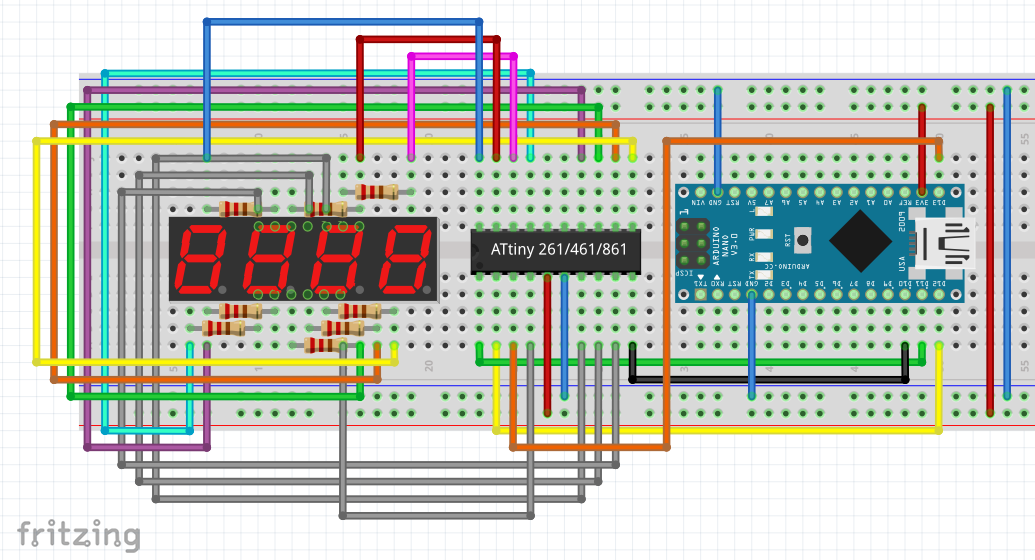

Aruduino UNOをライターにしてATtinyにプログラムを書き込んでいます。図では抵抗が220Ωになっていますが実際に使ったのは820Ωです。ATtinyのHIGHは概ね電源電圧になるそうで、今回はArduino Unoの3.3Vを使ったので概ね3.3V。LEDのデータシートによるとVFが2.0Vなので約1.6mA流れる計算。
まずはピンの定義。こういう書き方は邪道なのかもしれませんが（たぶん、右のコメントのような形を使うのが王道？）ピン番号で書くほうが僕としてはわかりやすいので。。。
#define BAR_A 2 // PA2 #define BAR_B 0 // PA0 #define BAR_C 1 // PA1 #define BAR_D 7 // PA7 #define BAR_E 3 // PA3 #define BAR_F 6 // PA6 #define BAR_G 4 // PA4 #define BAR_P 5 // PA5 #define COM_1 14 // PB7 #define COM_2 13 // PB6 #define COM_3 12 // PB5 #define COM_4 11 // PB4
setup()は、サラッと
void setup() {
pinMode(BAR_A, OUTPUT);
pinMode(BAR_B, OUTPUT);
・
・
・
pinMode(COM_3, OUTPUT);
pinMode(COM_4, OUTPUT);
}
ここから先は、思いつきのツギハギなので美しくないです。
まずは1桁の表示
void Disp(int p[8])
{
if (p[0]) digitalWrite(BAR_A, HIGH); else digitalWrite(BAR_A, LOW);
if (p[1]) digitalWrite(BAR_B, HIGH); else digitalWrite(BAR_B, LOW);
if (p[2]) digitalWrite(BAR_C, HIGH); else digitalWrite(BAR_C, LOW);
if (p[3]) digitalWrite(BAR_D, HIGH); else digitalWrite(BAR_D, LOW);
if (p[4]) digitalWrite(BAR_E, HIGH); else digitalWrite(BAR_E, LOW);
if (p[5]) digitalWrite(BAR_F, HIGH); else digitalWrite(BAR_F, LOW);
if (p[6]) digitalWrite(BAR_G, HIGH); else digitalWrite(BAR_G, LOW);
if (p[7]) digitalWrite(BAR_P, HIGH); else digitalWrite(BAR_P, LOW);
}
void DispNumber(int i)
{
int p[8];
switch(i){
case 0: p[0] = 1; p[1] = 1; p[2] = 1; p[3] = 0; p[4] = 1; p[5] = 1; p[6] = 1; p[7] = 0; break;
case 1: p[0] = 0; p[1] = 0; p[2] = 1; p[3] = 0; p[4] = 0; p[5] = 1; p[6] = 0; p[7] = 0; break;
case 2: p[0] = 1; p[1] = 0; p[2] = 1; p[3] = 1; p[4] = 1; p[5] = 0; p[6] = 1; p[7] = 0; break;
case 3: p[0] = 1; p[1] = 0; p[2] = 1; p[3] = 1; p[4] = 0; p[5] = 1; p[6] = 1; p[7] = 0; break;
case 4: p[0] = 0; p[1] = 1; p[2] = 1; p[3] = 1; p[4] = 0; p[5] = 1; p[6] = 0; p[7] = 0; break;
case 5: p[0] = 1; p[1] = 1; p[2] = 0; p[3] = 1; p[4] = 0; p[5] = 1; p[6] = 1; p[7] = 0; break;
case 6: p[0] = 1; p[1] = 1; p[2] = 0; p[3] = 1; p[4] = 1; p[5] = 1; p[6] = 1; p[7] = 0; break;
case 7: p[0] = 1; p[1] = 0; p[2] = 1; p[3] = 0; p[4] = 0; p[5] = 1; p[6] = 0; p[7] = 0; break;
case 8: p[0] = 1; p[1] = 1; p[2] = 1; p[3] = 1; p[4] = 1; p[5] = 1; p[6] = 1; p[7] = 0; break;
case 9: p[0] = 1; p[1] = 1; p[2] = 1; p[3] = 1; p[4] = 0; p[5] = 1; p[6] = 1; p[7] = 0; break;
}
Disp(p);
}
もっと上手い方法があるはず。そのうち考えよう。。。
4桁表示。引数のlengthで表示時間を調整（ループさせてるだけです）
void Disp4digit(int i, unsigned length)
{
digitalWrite(COM_1, HIGH); digitalWrite(COM_2, HIGH); digitalWrite(COM_3, HIGH); digitalWrite(COM_4, HIGH);
for (unsigned j = 0; j < length; ++j){
int n = (int)(i / 1000);
digitalWrite(COM_1, LOW); DispNumber(n); delay(5); digitalWrite(COM_1, HIGH);
int i2 = i % 1000; n = (int)(i2 / 100);
digitalWrite(COM_2, LOW); DispNumber(n); delay(5); digitalWrite(COM_2, HIGH);
i2 %= 100; n = (int)(i2 / 10);
digitalWrite(COM_3, LOW); DispNumber(n); delay(5); digitalWrite(COM_3, HIGH);
i2 %= 10; n = i2;
digitalWrite(COM_4, LOW); DispNumber(n); delay(5); digitalWrite(COM_4, HIGH);
}
}
コモン（カソード）をLOWにして桁数を選択。最初はDispNumber()のあと、すぐにコモンをHIGHにしましたが、ちらつきが強くて読みにくいのでDispNumber()してからコモンをHIGHにするまでの間にdelay()を入れたら表示がきれいになりました。
