リレーで電源オンオフ（できるかな？）

（2025年7月21日のできごと）

ラズパイpico、deepsleepさせても2mA程度は流れるようで、単3電池2本で2ヶ月もたせるのは難しそう。

3V3_ENをGNDに落とすとpicoの電源が落ちるようで、回路図を見ると100kΩを通してVSYSとGNDがつながるようなので電源に電池2本、3Vとすると流れる電流は0.03mA。これなら乾電池で2ヶ月もちそう・・・なのですが、どうやってタイマーを使って3V3_ENピンの接続・切断をすればいいんだろか。

考えたのがリレーを使う方法ですが、リレーを使うなら3V3_ENを使わなくても直接、電池からの電源を止めれないかな

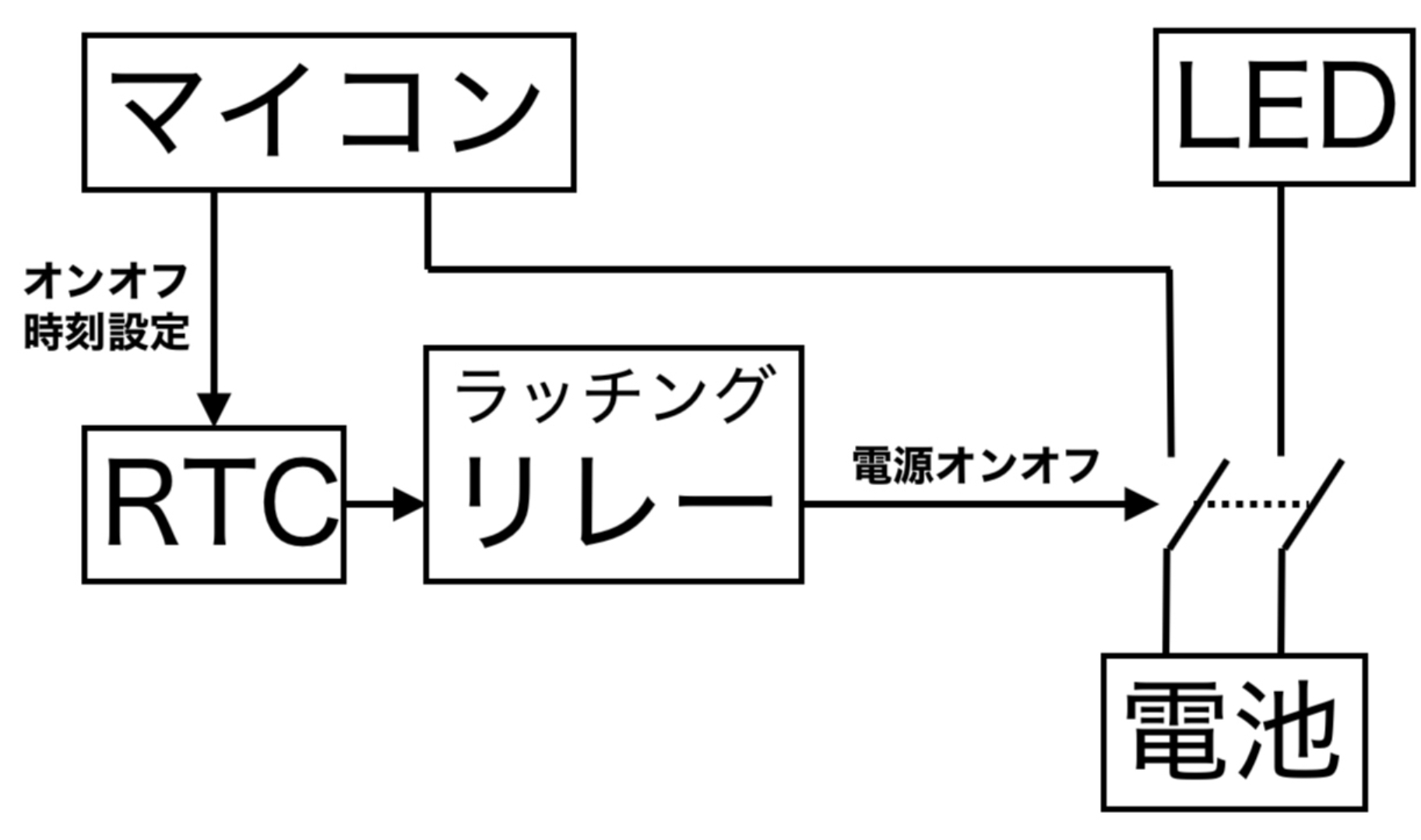

と思って考えたのが下の図。
